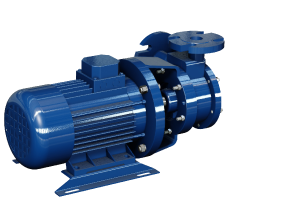

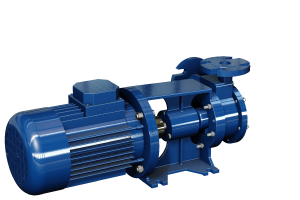

RAM

Le pompe della serie RAM, con girante periferica, sono adatte per liquidi limpidi senza solidi in sospensione.

Sono utilizzate per alimentazione di caldaie a vapore, impianti di lavaggio, impianti di flottazione nel trattamento delle acque reflue, in servizio continuo ad uso industriale e ovunque siano richieste basse portate e alte pressioni.

Pompe per acqua
Girante periferica

Informazioni tecniche

Funzionamento
Le pompe della serie RAM.D – RAM.E sono adatte per alte prevalenze anche a basse portate. Gli stadi che compongono la pompa contengono due giranti periferiche a pale radiali. La forma delle giranti e la costruzione multistadio consentono a queste pompe di trasportare vapore, aria e gas assieme al liquido. Il contenuto massimo di gas è circa il 15% del volume. L’aspirazione a doppio ingresso consente un buon equilibrio idraulico e il sistema di regolazione assiale albero-giranti garantisce che non ci sia alcun contatto tra giranti, corpo e diffusore.

Limiti d’impiego
Temperatura massima 105°C (acqua) con materiali standard. A richiesta sono disponibili tenute e guarnizioni speciali adatta fino a 120°C in funzionamento continuo. Pressione massima di lavoro 18 bar – Pressione di progetto 25 bar.

Tenute sull’albero
• Standard: tenuta meccanica Ceramica/Grafite B/EPDM (acqua max 105°C).
• A richiesta: tenuta meccanica Ceramica/Grafite Z/EPDM (acqua max 120°C) o altri materiali in funzione del liquido pompato.

Materiali standard
• Corpo e diffusore in ghisa GJL 250 EN 1561.
• Albero in AISI 420.
• Guarnizioni in EPDM.
• Giranti in ottone.

Materiali speciali
• Albero in AISI 316.
• Giranti in AISI 304 (solo modelli 14-15-17).
• O-ring in VITON e guarnizioni piane in SIL-C4400.

Dimensioni bocca di mandata
DN 32.

Pressione massima esercizio
Fino a 25 bar.

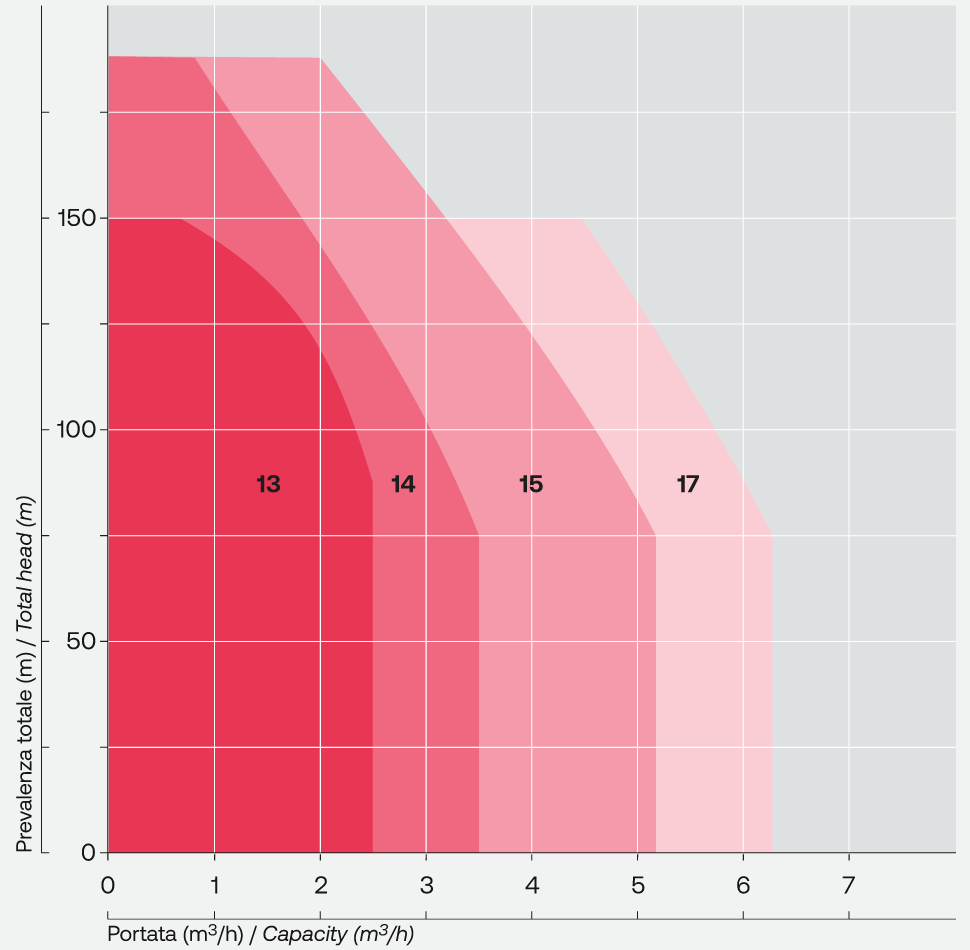

Portata
Fino a 6,3 m³/h.

Prevalenza
Fino a 180 m.

Temperatura
Fino a 120°C.

Flange
EN 1092-2 PN25.
