VS

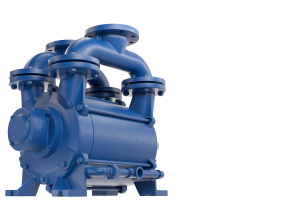

La serie di pompe per vuoto a singolo stadio con valvole VS è disponibile nella versione monoblocco, lanternata con giunto elastico e per potenze superiori a 11 kW su base. Le pompe sono disponibili in diversi materiali e installano sempre la piastra di distribuzione in AISI 316.
La serie VS introduce soluzioni innovative pensate per rendere le pompe maggiormente affidabili e semplici da utilizzare. Particolare attenzione è stata posta verso i consumi del liquido di servizio.
Pompe per vuoto
Girante a singolo stadio
Informazioni tecniche
Pompa VSB
Pompa monostadio, a valvole, con piastra in acciaio inossidabile o ghisa feroidale.

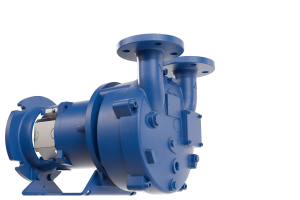

Pompa VSL
Pompa lanternata con motore unificato IEC per una maggiore semplicità di manutenzione.

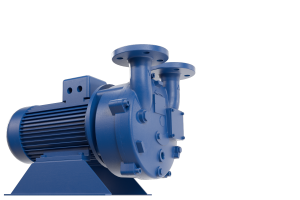

Pompa VSM
Pompa monoblocco con motore unificato IEC per una maggiore semplicità di manutenzione.
Template Elem 1
Sub-1 Elem 1
Sub-1 Elem 2
Sub-2 Elem 1
Sub-2 Elem 2
Template Elem 2
Nosub Elem 1
Nosub Elem 2
Per scaricare i file CAD e i disegni tecnici accedi all’area riservata.
Caratteristiche tecniche
➊ Immediata accessibilità
Immediata accessibilità alla valvola di distribuzione che risulta accessibile dall’esterno e sostituibile in pochi minuti.
➋ Guarnizioni solide
Guarnizioni solide (al posto di sigillante per piani) per facilitare e velocizzare la manutenzione.
➌ Pratica regolazione della girante
Soluzione brevettata per una pratica e veloce regolazione, grazie all’utilizzo di una comune chiave a brugola, senza dover rimuovere la girante.
➍ Cuscinetti heavy duty
Cuscinetti heavy duty, lubrificati a vita, sono dimensionati per la massima durata e adatti alle condizioni più gravose.
Il cuscinetto lato pompa è protetto da possibili contaminazioni esterne tramite una tenuta a labbro.
➎ Cuscinetti heavy duty
Cuscinetti heavy duty, lubrificati a vita, sono dimensionati per la massima durata e adatti alle condizioni più gravose.
Il cuscinetto lato pompa è protetto da possibili contaminazioni esterne tramite una tenuta a labbro.

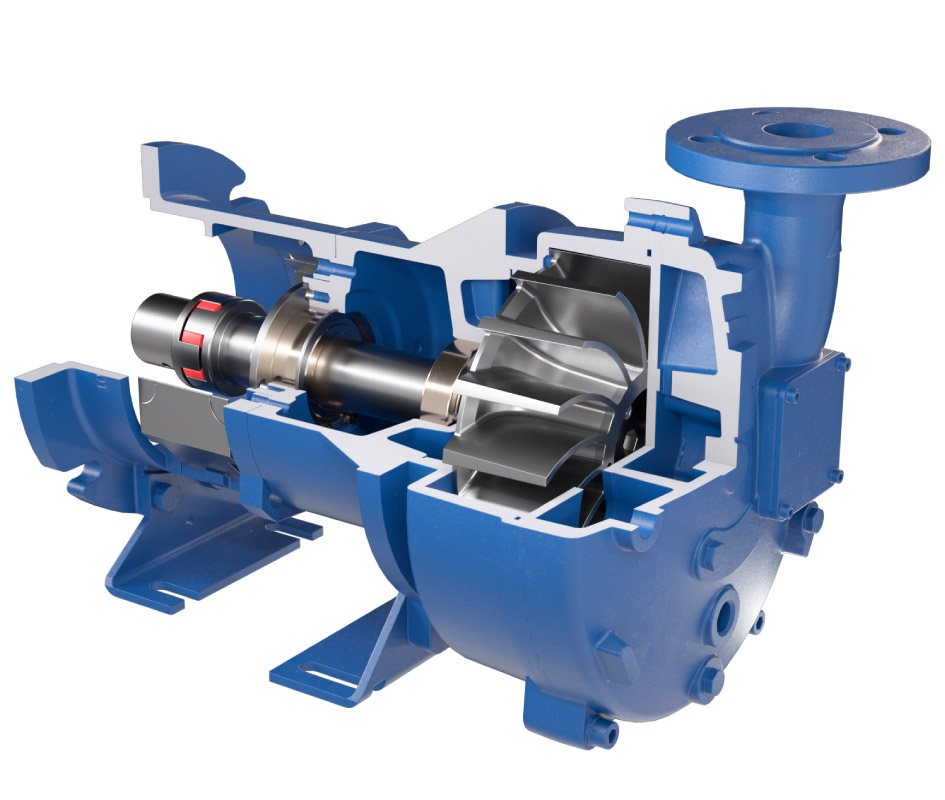

➏ Versione lanternata
La versione lanternata è stata concepita per la massima versatilità.
Tramite giunto elastico consente di installare motori di potenza maggiorata a fronte degli impieghi più gravosi.

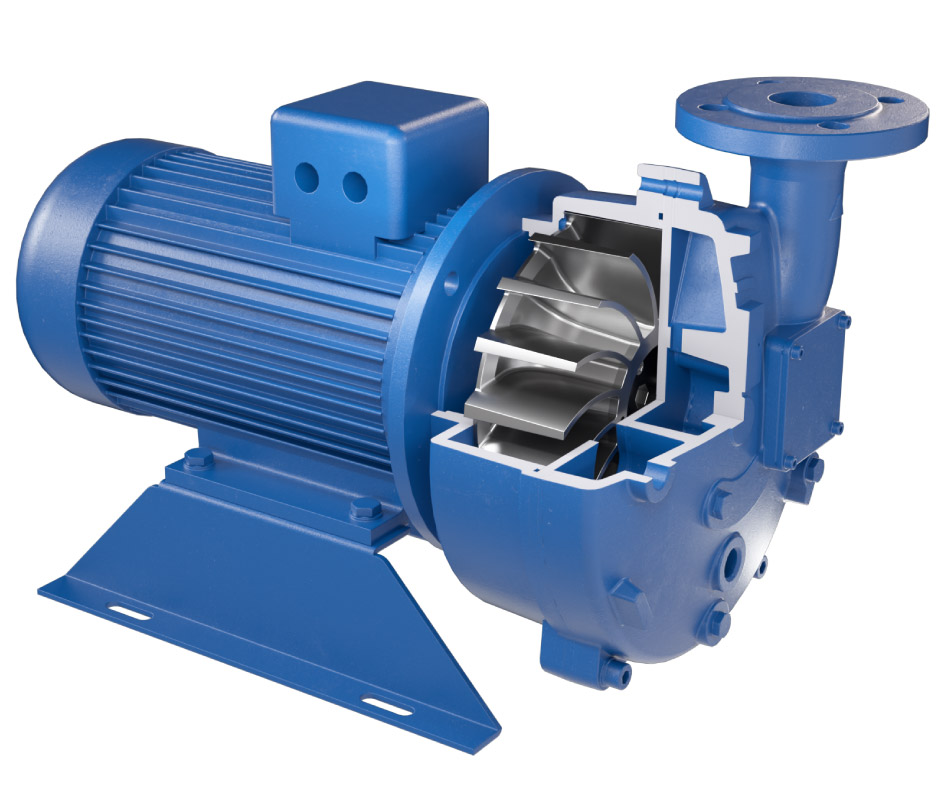

➐ Versione monoblocco
La versione monoblocco installa motori IEC unificati garantendo la massima facilità di manutenzione.
I motori sono del tipo B3B5 o B3B14 in funzione della taglia della pompa.
Le pompe VS sono principalmente impiegate nei seguenti settori
