RG
La gamma di pompe RG, con girante aperta, è conforme alle normative EN ISO 2858 e EN ISO 5199 che stabiliscono standard riguardanti le dimensioni principali, condizioni nominali di esercizio, massima flessione dell’albero, resistenza meccanica e durata minima dei cuscinetti.
La serie si pone l’obiettivo di offrire alte efficienze, modularità nelle parti meccaniche, intercambiabilità, bassi valori di NPSH e una vasta scelta di sistemi di tenuta.
Pompe di processo
Girante aperta
ISO 2858-5199
Informazioni tecniche
Impieghi
Giranti aperte per solidi non abrasivi, liquidi con gas disciolti e condizioni di aspirazione critiche.
Rendimenti
Giranti in microfusione per alti rendimenti.
Versatilità
12 varianti di sede tenuta nello stesso coperchio.
Modularità
3 diversi gruppi di supporto cuscinetti per 35 diverse taglie.
Dimensioni bocca di mandata
Da DN 32 a DN 125.
Pressione massima di esercizio
16 bar.
Portata
Fino a 300 m³/h.
Prevalenza
Fino a 95 m.
Temperatura
Fino a 220°C in funzione del liquido pompato.
Flange
EN 1092 PN16, a richiesta
forate ANSI B16.5 150.
Materiali standard
AISI 316, Superduplex
(dimensioni dalla 32 alla 80).
Materiali a richiesta
AISI 904L e altre leghe.
Pompa RGB
A supporto indipendente con cuscinetti in bagno d'olio.
Pompa RGL
A supporto indipendente con cuscinetti in bagno d'olio e lanterna per accoppiamento con motore flangiato.
Pompa RGM
Monoblocco con motore unificato B5.
Pompa RGV
Pompa Verticale a colonna.

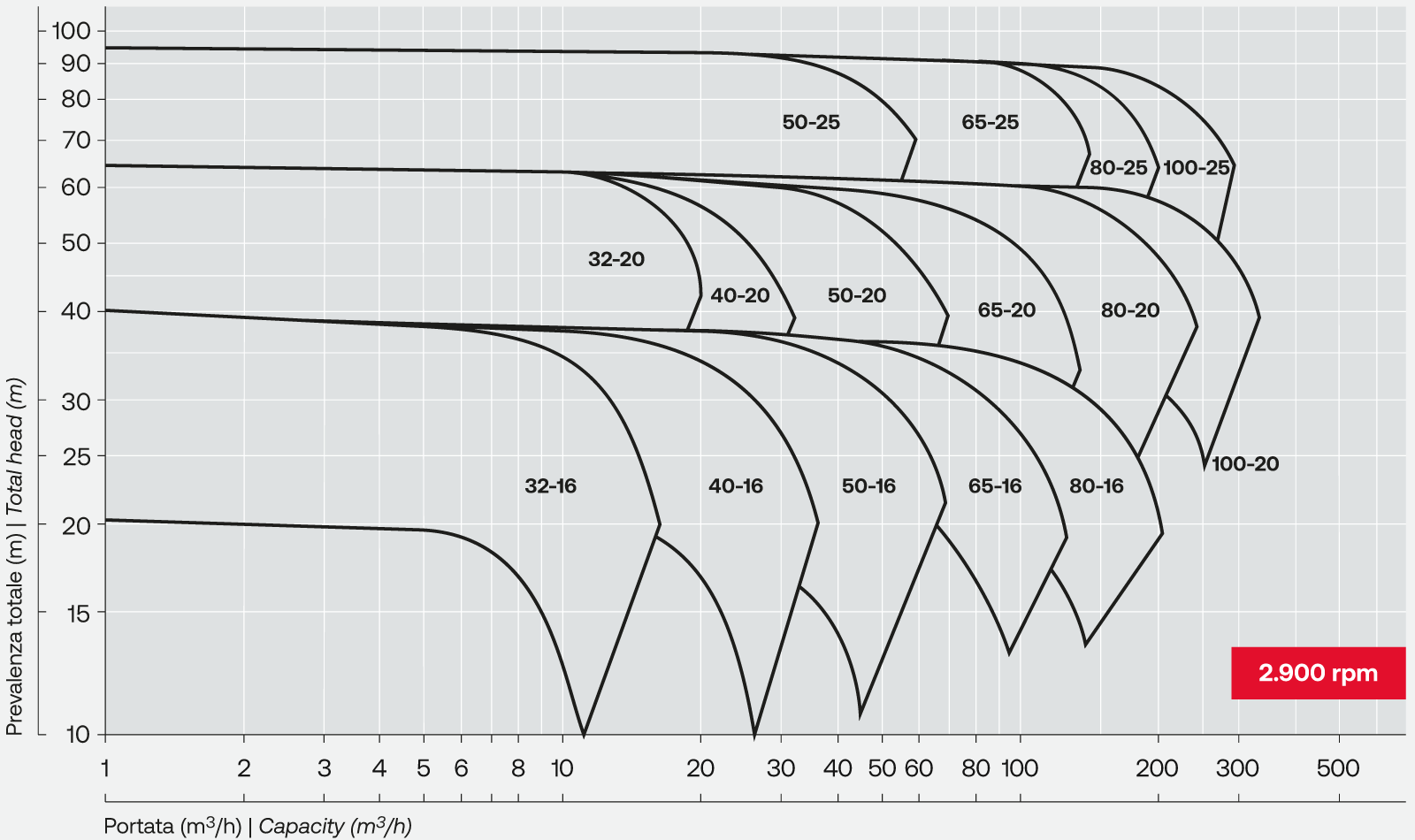

2.900 rpm

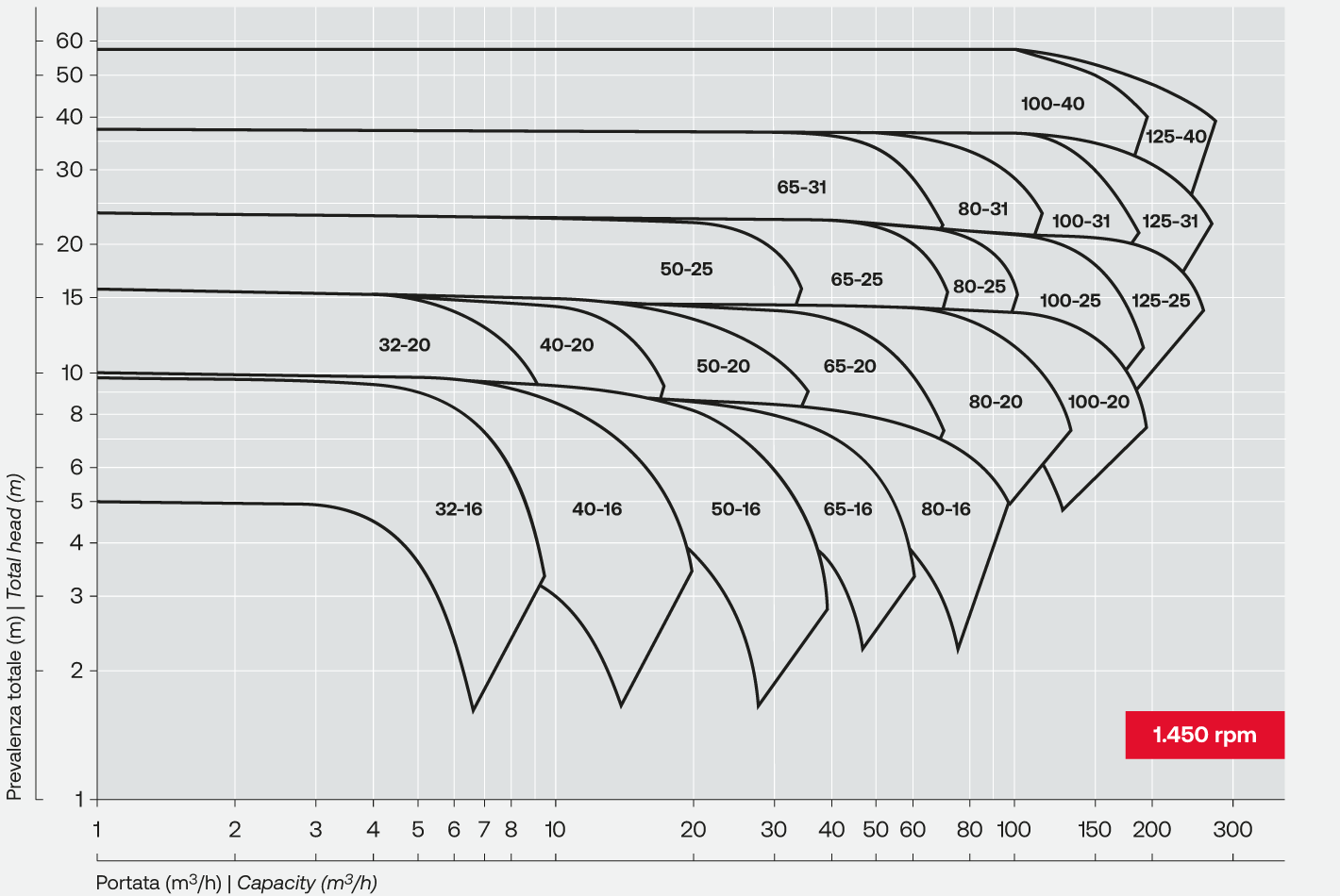

1.450 rpm
Template Elem 1
Sub-1 Elem 1
Sub-1 Elem 2
Sub-2 Elem 1
Sub-2 Elem 2
Template Elem 2
Nosub Elem 1
Nosub Elem 2
Per scaricare i file CAD e i disegni tecnici accedi all’area riservata.

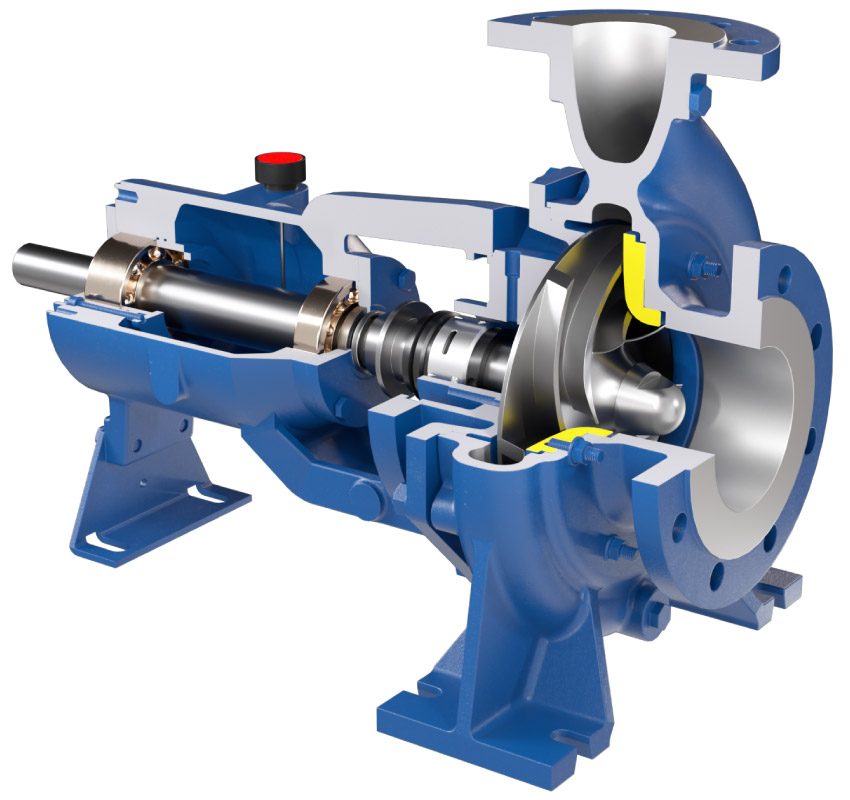

Caratteristiche tecniche
➊ 1 solo corpo, 2 giranti
Per ciascuna grandezza esiste un unico corpo che può essere impiegato sia con girante chiusa (dotata di anello di usura) che con girante aperta (con piastra di usura sostituibile).
Questa versatilità permette di adattare facilmente la pompa ad eventuali nuove esigenze di impianto o processo.
➋ 1 solo coperchio, 12 sistemi di tenuta
Per ciascuna grandezza esiste un unico coperchio in grado di accogliere qualsiasi tipo, marca e soluzione di tenuta. La camera di tenuta è stata dimensionata per garantire un’adeguata ed efficace circolazione del liquido.
Sostituendo pochi componenti è possibile modificare facilmente l’esecuzione del sistema di tenuta, adattando velocemente la pompa ad eventuali nuove esigenze di impianto o processo e riducendo così il magazzino ricambi.
Tenute meccaniche secondo standard EN 12756.
➌ Supporto heavy duty EN ISO 5199
Il supporto cuscinetti è unificato secondo EN ISO 5199 e garantisce flessioni dell’albero < 0,05 mm e un minimo di 18.000 ore di funzionamento. È studiato per ripartire al meglio i carichi assiali e radiali in modo da ridurre drasticamente le temperature di esercizio.
Tutti i supporti sono predisposti per ospitare la versione pesante “HD” equipaggiata con cuscinetti accoppiati a contatto obliquo e cuscinetto a rulli.
La serie contempla anche supporti maggiorati per funzionamento fino a 100.000 ore.
➍ Piastra di usura e registrazione
La piastra di usura sostituibile garantisce lunga vita alla pompa e riduce i costi di manutenzione.
Il supporto cuscinetti è inoltre dotato di registrazione assiale dei giochi facilmente modulabile dal lato comando.
Le pompe RG sono principalmente impiegate nei seguenti settori
