RC
Le pompe centrifughe della serie RC sono pompe monostadio con girante vortex posizionata in modo arretrato all’interno del corpo. Questa configurazione consente alla maggior parte del liquido di attraversare la pompa senza entrare direttamente in contatto con la girante.
Tale caratteristica offre notevoli vantaggi sia nel trasportare, senza causare danni, elementi come cristalli, solidi delicati, prodotti vegetali, fiocchi di fanghi biologici e parti di pellame, sia nel convogliare solidi lunghi e filamentosi senza rischio di intasamenti.
Pompe di processo
Girante vortex
ISO 5199
Informazioni tecniche
Impieghi
• Industria alimentare per trasferimento di liquidi con solidi sospesi, frutta e ortaggi, fanghi, pietre, erba, ecc.
• Industria saccarifera.

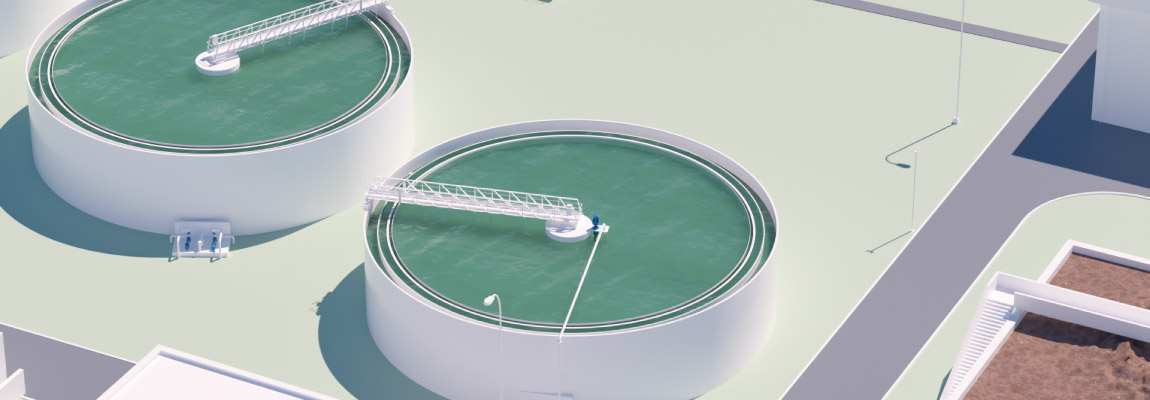

• Trattamento acque per liquidi con solidi sospesi anche filamentosi, fanghi biologici e flocculati, sedimentatori.

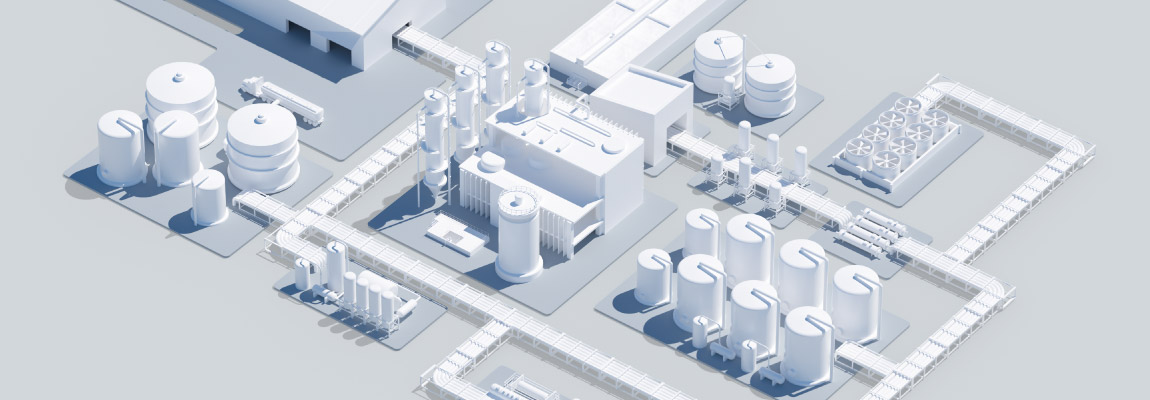

• Impianti biogas.
• Industria cartaria per sospensioni e paste non raffinate.

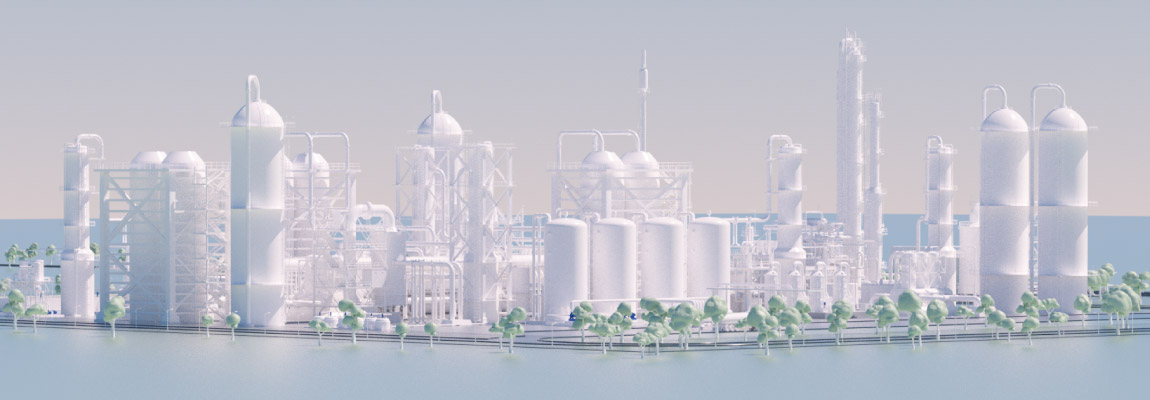

• Industria chimica per cristallizzatori, trasferimenti, lavaggi e recuperi di sostanze solide o ad alta viscosità.

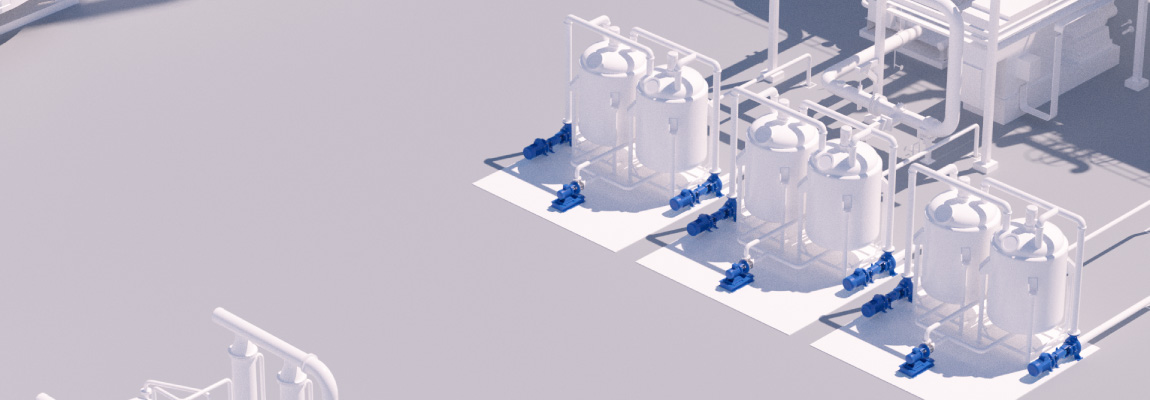

• Industria tessile e conciaria per bagni chimici con sospensione di solidi e filamenti.
Passaggio libero
La gamma comprende pompe con bocche di mandata fino a 250 mm con passaggio libero di 150 mm.
Modularità
4 diversi gruppi di supporto cuscinetti per 18 diverse taglie.
Dimensioni bocca di mandata
Da DN 32 a DN 250.
Pressione massima di esercizio
10 bar.
Portata
Fino a 800 m³/h.
Prevalenza
Fino a 60 m.
Temperatura
Fino a 220°C in funzione del liquido pompato.
Flange
EN 1092 PN10, a richiesta
forate ANSI B16.5 150.
Materiali standard
Ghisa, AISI 316.
Materiali a richiesta
Superduplex, AISI 904L
e altre leghe.

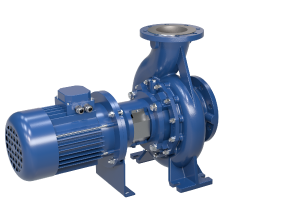

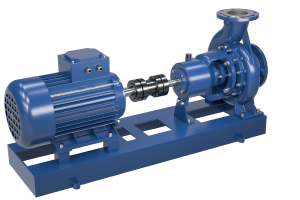

Pompa RCB
A supporto indipendente con cuscinetti in bagno d'olio.

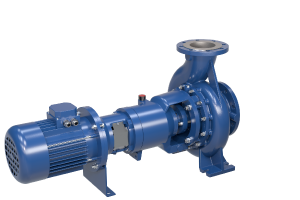

Pompa RCL
A supporto indipendente con cuscinetti in bagno d'olio e lanterna per accoppiamento con motore flangiato.
Pompa RCM
Monoblocco con motore unificato B5.
Pompa RCV
Pompa Verticale a colonna.
Pompa RCC
Pompa Cantilever.

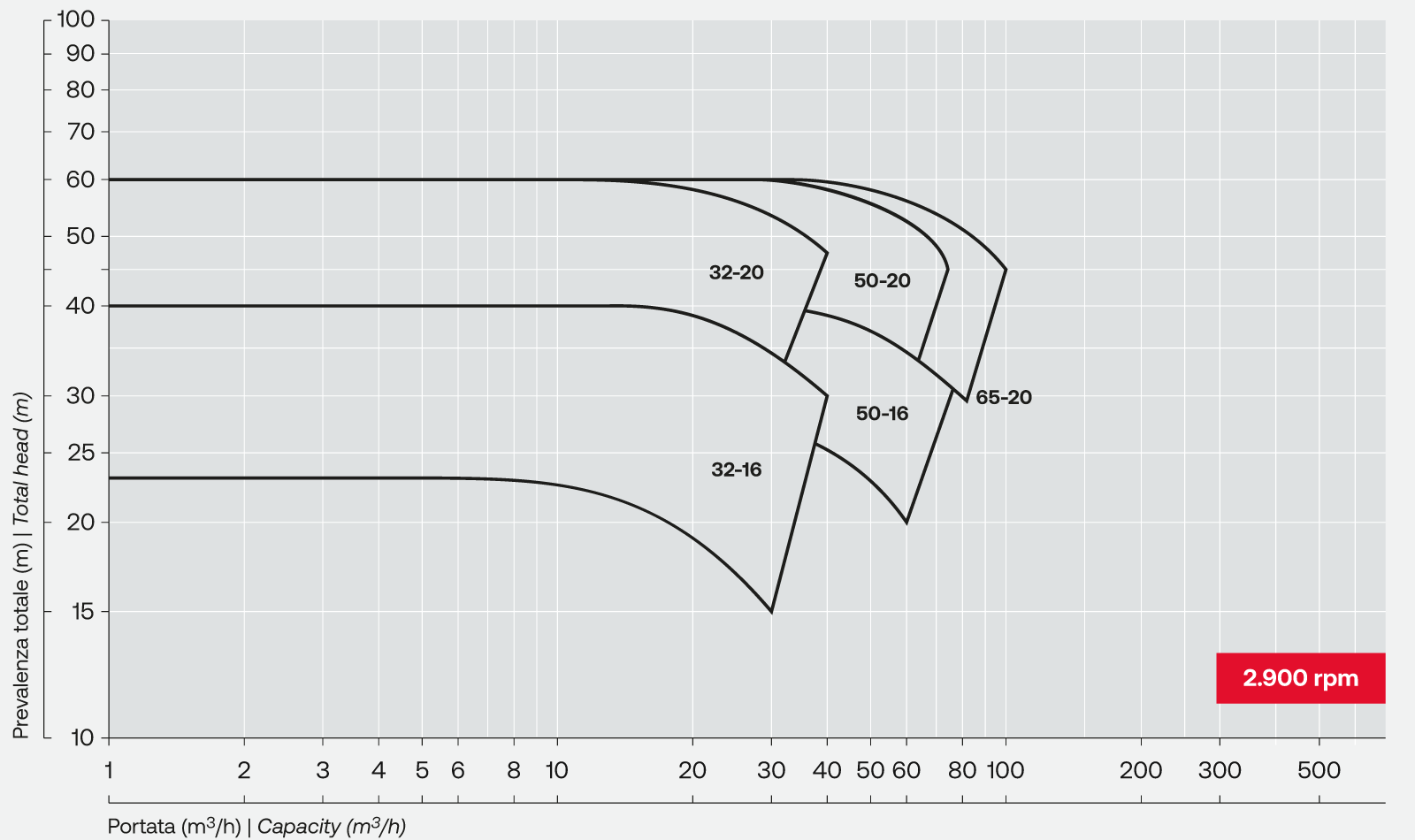

2.900 rpm

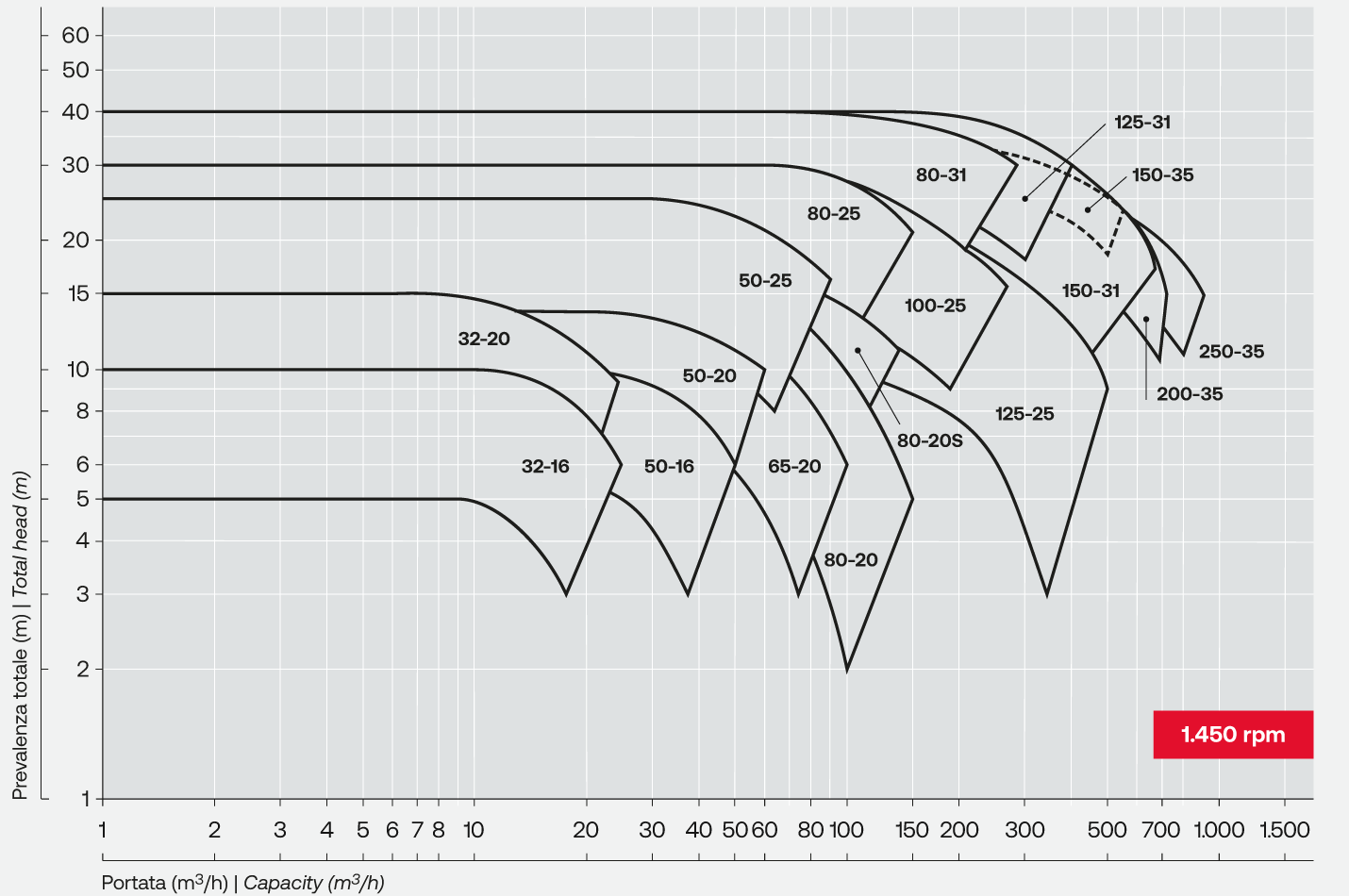

1.450 rpm

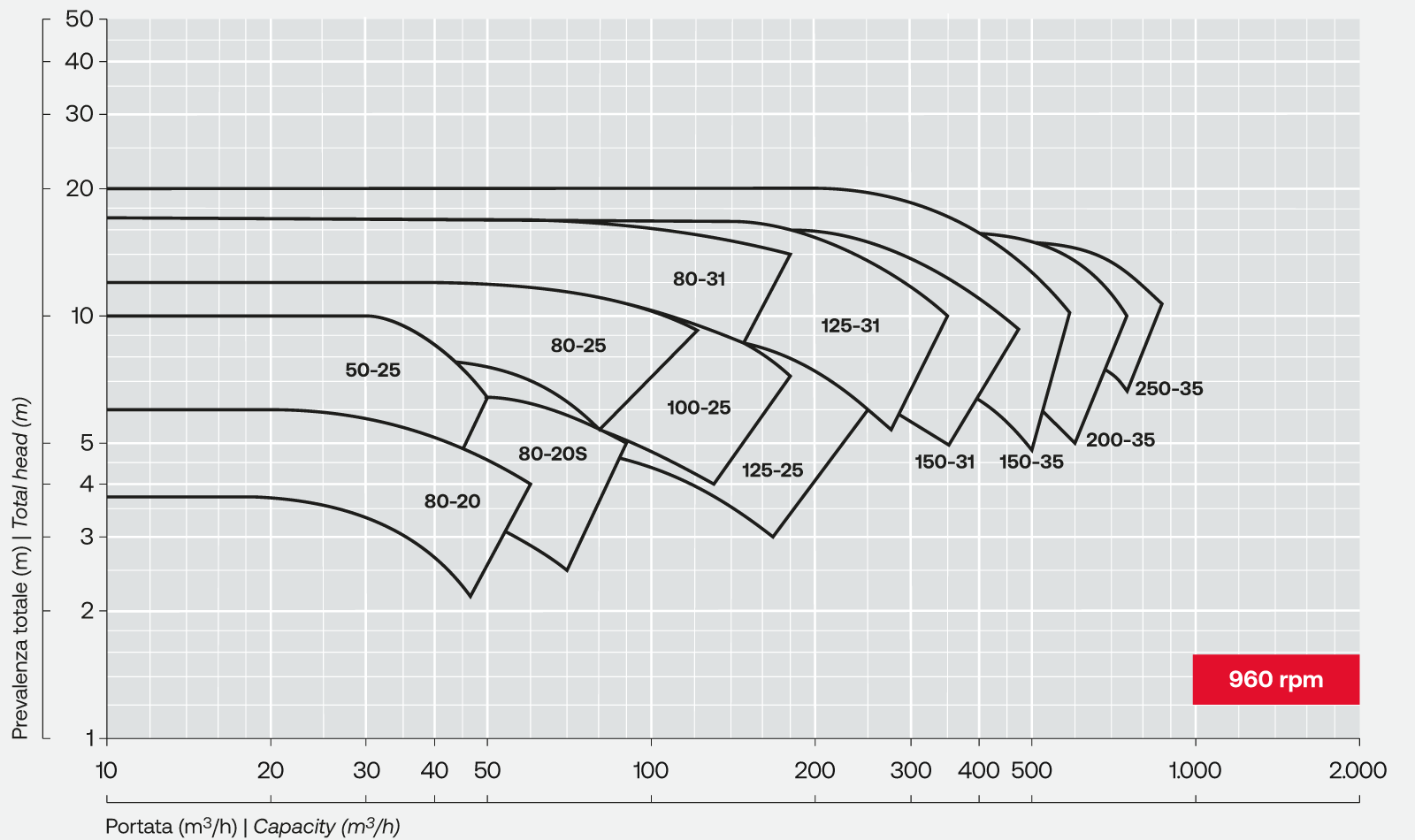

960 rpm
Template Elem 1
Sub-1 Elem 1
Sub-1 Elem 2
Sub-2 Elem 1
Sub-2 Elem 2
Template Elem 2
Nosub Elem 1
Nosub Elem 2
Per scaricare i file CAD e i disegni tecnici accedi all’area riservata.

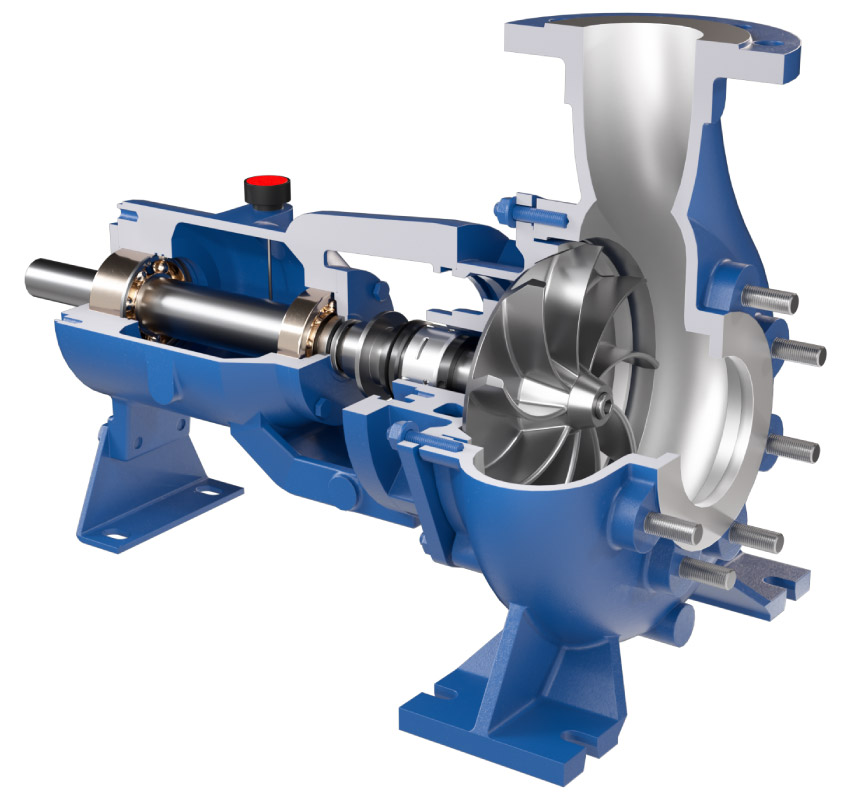

Caratteristiche tecniche
➊ Grande passaggio libero
Passaggio libero fino al 90% del diametro della bocca di mandata: grazie alla sua disposizione arretrata, la girante consente un passaggio di corpi solidi sferici fino al 90% del diametro della bocca di mandata (vedere tabelle tecniche per ulteriori dettagli).
Solidi filamentosi e di notevole lunghezza attraversano la pompa senza causare ostruzioni.
➋ 1 solo corpo, 12 sistemi di tenuta
Per ciascuna grandezza esiste un unico coperchio in grado di accogliere qualsiasi tipo, marca e soluzione di tenuta. La camera di tenuta è stata dimensionata per garantire un’adeguata ed efficace circolazione del liquido.
Sostituendo pochi componenti è possibile modificare facilmente l’esecuzione del sistema di tenuta, adattando velocemente la pompa ad eventuali nuove esigenze di impianto o processo e riducendo così il magazzino ricambi.
Tenute meccaniche secondo standard EN 12756.
➌ Supporto heavy duty EN ISO 5199
Il supporto cuscinetti è unificato secondo EN ISO 5199 e garantisce flessioni dell’albero < 0,05 mm e un minimo di 18.000 ore di funzionamento. É studiato per ripartire al meglio i carichi assiali e radiali in modo da ridurre drasticamente le temperature di esercizio.
Tutti i supporti sono predisposti per ospitare la versione pesante “HD” equipaggiata con cuscinetti accoppiati a contatto obliquo e cuscinetto a rulli.
La serie contempla anche supporti maggiorati per funzionamento fino a 100.000 ore.
➍ Design del corpo
L’assenza di interruzioni nelle superfici interne del corpo pompa previene la formazione di zone di accumulo e i componenti più soggetti all’usura sono stati dimensionati con cura per garantire prestazioni durevoli e affidabili nel tempo.

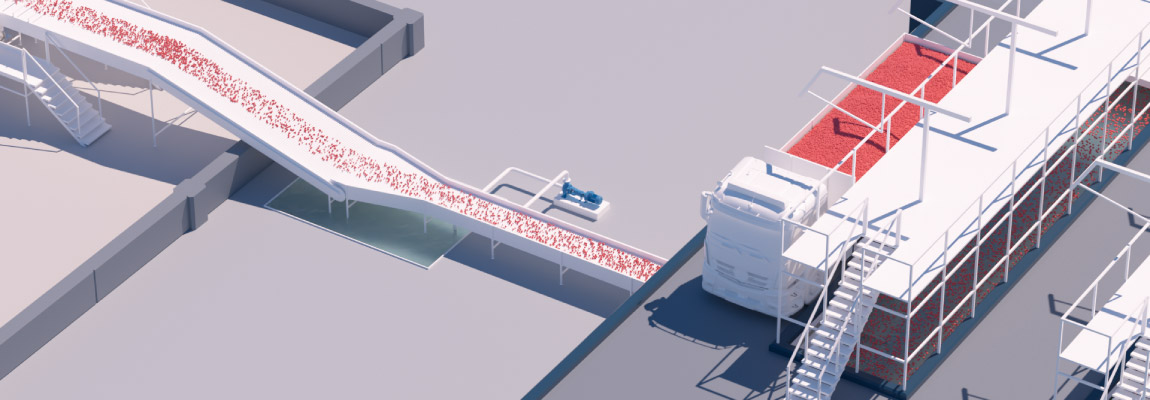

Le pompe RC sono principalmente impiegate nei seguenti settori
