HD
Le pompe della serie HD sono ideali per una vasta gamma di applicazioni industriali, tra cui l’industria alimentare, chimica, farmaceutica, tessile, trattamento delle acque e molto altro.
Queste pompe si distinguono per l’alto rendimento e l’affidabilità che offrono. La semplicità costruttiva e la modularità dei componenti assicurano basse scorte di ricambi e costi di esercizio contenuti.
La versione HD con girante chiusa è perfetta per il convogliamento di liquidi puliti o con una piccola quantità di solidi in sospensione.
Pompe di processo leggere
Girante chiusa
DIN 11851
Informazioni tecniche
Configurazioni
• Pompe HDM – HDA
Pompe monoblocco con motore unificato.
Impieghi
Giranti chiuse per liquidi limpidi senza solidi in sospensione.
Rendimenti
Giranti in microfusione per alti rendimenti.
Versatilità
6 varianti di sede tenuta per adattarsi ad ogni esigenza d’impianto.
Connessioni
• Flangiata intercambiabile con le pompe EN ISO 2858.
• Connessioni alimentari DIN 11851 o altre a richiesta.
Dimensioni bocca di mandata
Da DN 32 a DN 80.
Pressione massima di esercizio
Fino a 8 bar – in base alla taglia della pompa.
Portata
Fino a 250 m³/h.
Prevalenza
Fino a 60 m.
Temperatura
Fino a 120°C in funzione del liquido pompato.
Flange
Forate secondo EN 1092 PN10, attacchi alimentari DIN 11851, a richiesta forate ANSI B16.5 150#.
Materiali
Standard: AISI 316.

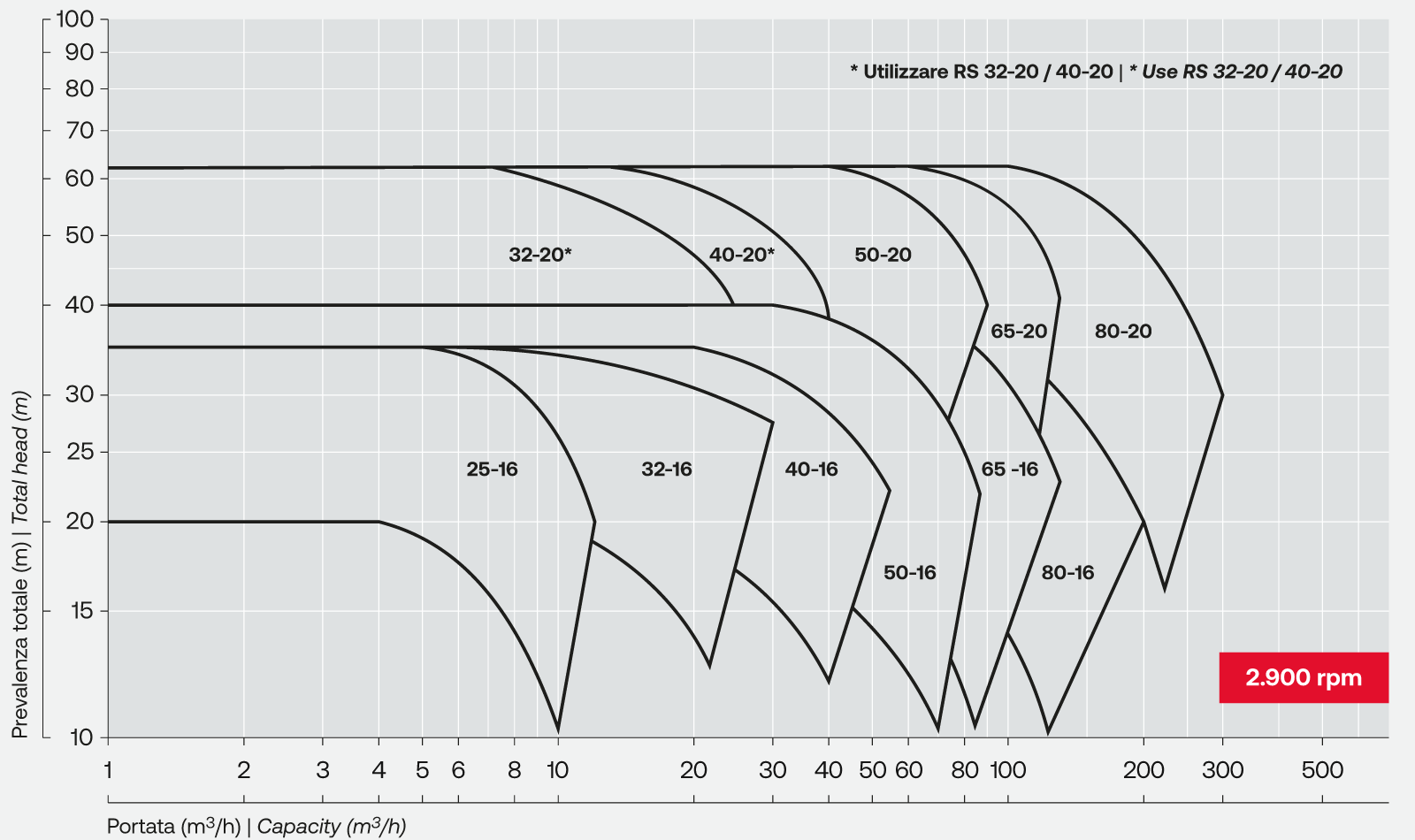

2.900 rpm

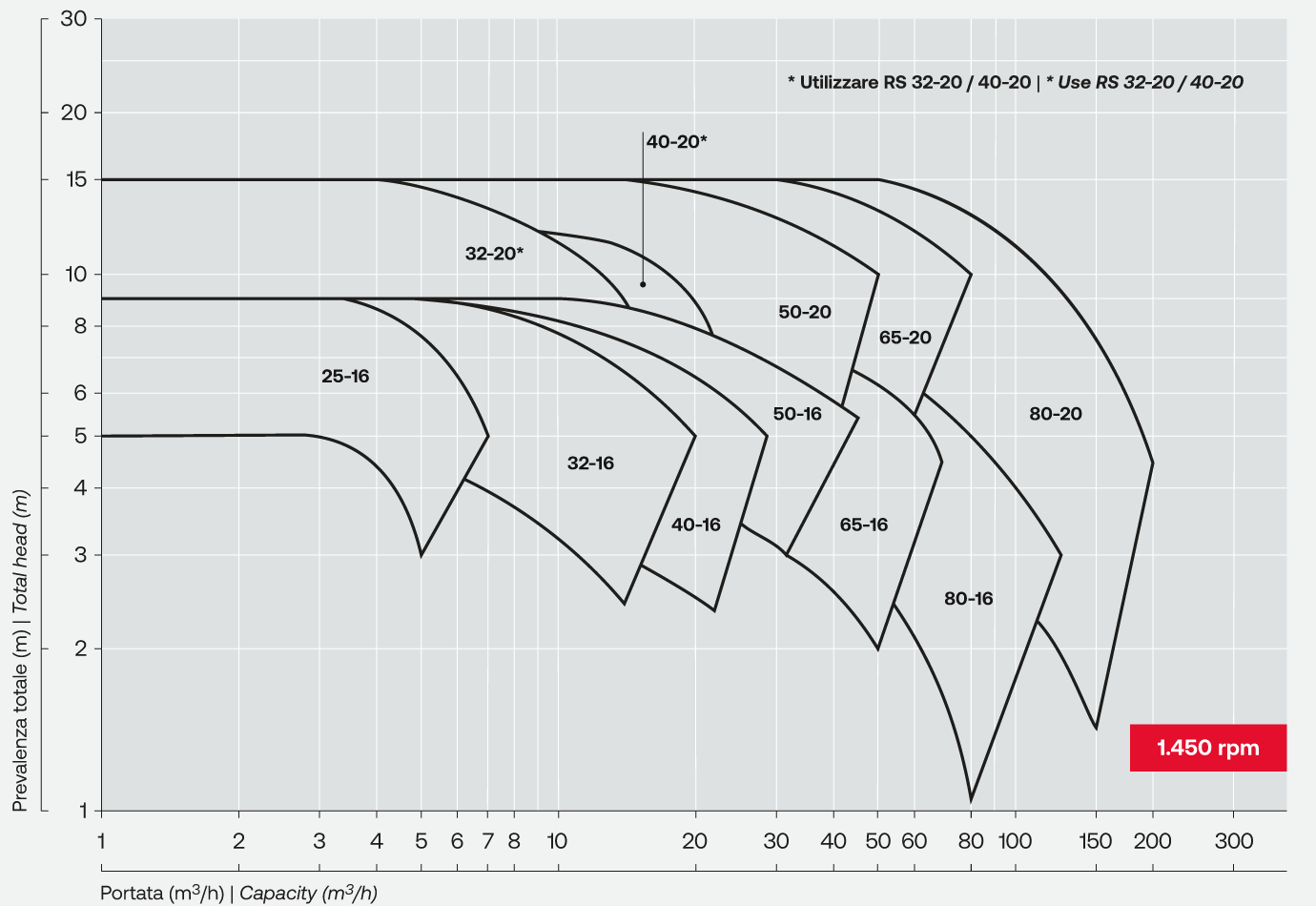

1.450 rpm
Template Elem 1
Sub-1 Elem 1
Sub-1 Elem 2
Sub-2 Elem 1
Sub-2 Elem 2
Template Elem 2
Nosub Elem 1
Nosub Elem 2
Per scaricare i file CAD e i disegni tecnici accedi all’area riservata.
Caratteristiche tecniche
➊ 1 solo corpo, 2 giranti
Per ciascuna grandezza esiste un unico corpo che può essere impiegato sia con girante chiusa che con girante aperta (con piastra di usura sostituibile).
Questa versatilità permette di adattare facilmente la pompa ad eventuali nuove esigenze di impianto o processo.
Tutti i corpi di questa serie sono in microfusione ed elettrolucidati.
➋ Motore elettrico unificato
I motori utilizzati sulle pompe della serie HD-HG sono unificati secondo standard IEC tipo B3B5 (esecuzione con flangia e piedi) e facilmente reperibili sul mercato.
L’albero della pompa è calettato sopra quello del motore e può essere facilmente sostituito in caso di usura.

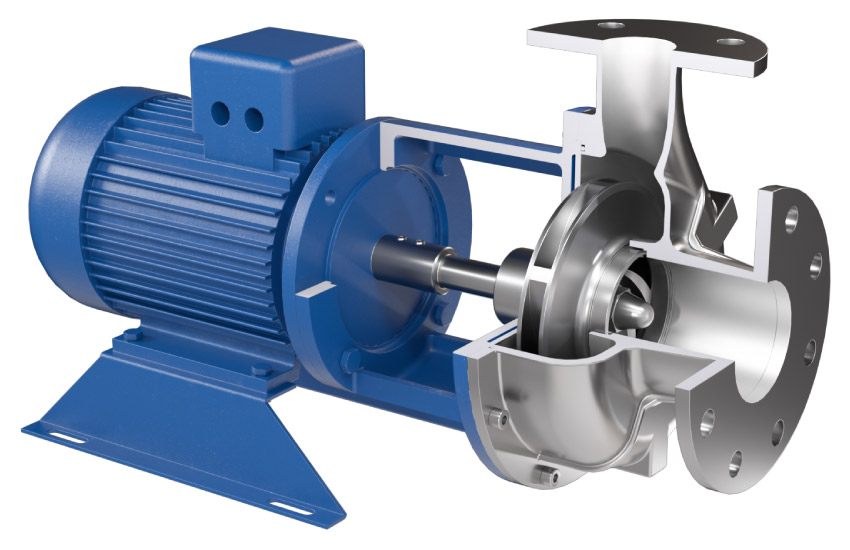

➌ Design pompa
Tutti i corpi hanno elevato spessore, sono ricavati mediante microfusione ed elettrolucidati, garantendo così bassi valori di NPSH ed elevate efficienze.
Le pompe HD sono principalmente impiegate nei seguenti settori
